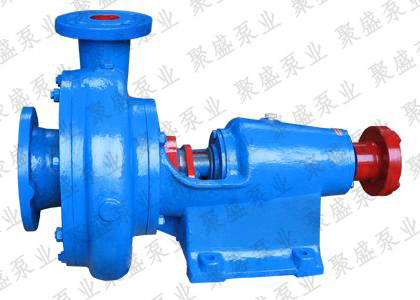

牡丹江B、BA型清水离心泵
我公司技术员可根据您提供的参数为您进行精确选型,(可电话咨询 15632853444 微信同步 0318-7599990 为您免费邮寄纸质版详细产品样本)
B、BA型清水离心泵是属于单级单吸悬臂式离心泵,供吸送清水及物理化学性质类似于水的液体之用。 本型泵扬程在8-93米时,流量为4.5-360米3 /时,液体的*高温度不得超过80℃,适合于工厂、矿山、城市给水和农田灌溉等用。
例4BA-12A
4*吸水口直径被25除(即该泵吸水口直径为100毫米);
BA*单级单吸悬臂式离心清水泵;
1 2*比转数被1 0除(即该泵比转数为 20);
A*表示该泵更换了不同外径的叶轮。
BA型泵的主要另件有:泵体(1);泵盖(2)‘叶轮(3);轴(4);和托架(5)。泵的吐出 口与泵的轴线成垂直方向,并可根据安装使用条件与泵体共同旋转90。,l80。和270。 角。
本型泵由电机通过弹性联轴器直接转动,或通过皮带传动装置进行转动。

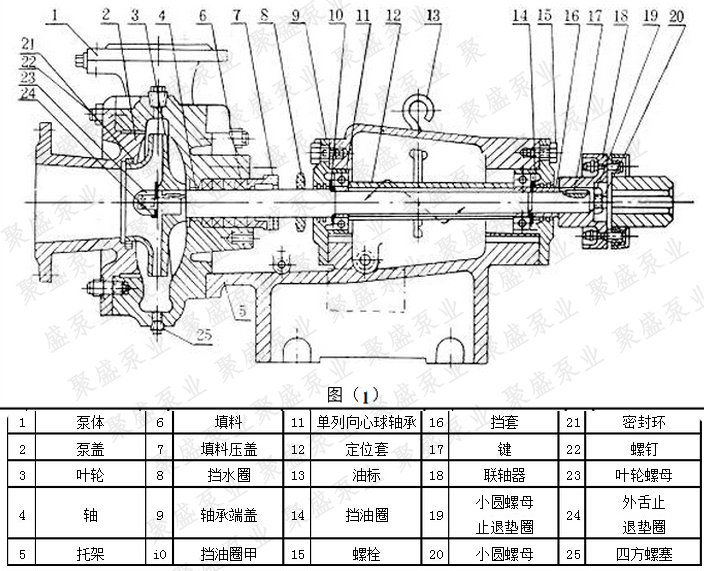

图1表示BA型水泵的纵剖面结构图,轴的两端以单列向心球轴承支承,用稀油润滑。
图2代表l 6种BA型泵的外形图,图3是BA型泵的安装图,BA型泵的外形尺寸和安装尺寸附列于后面。
泵体(1)为铸铁制成,其内制有逐渐扩散至泵的吐出口成涡形的流道,出口法兰上钻有安装压力表的管螺孔。泵盖(2)为铸铁制成,流道为收缩形,与泵体间垫有纸垫,进水口法兰上钻有安装真空表的管管螺孔孔。叶轮(3)为铸铁制成,是单侧进水,内有成曲面的叶片,在靠近轴孔处,钻有几个孔,以平衡轴向力,但11/2BA-6,2BA-6,2 BA-9,3BA-9,3 BA-13,4BA-18,4BA-25,叶轮没有钻孔,依靠轴承承受轴向力,制造时,经过静平衡试验。轴(4)由*质炭素钢制成,*端固定叶轮,工作时轴装配在托架内的球轴承内转动。托架(5)为铸铁制成,以稀油润滑的托架有油室,油面应常以油标尺来测量油位。填料起着密封的作用,防止空气透入和大量液体渗出,填料密封由填料室,填料压盖,填料环,铅粉油浸石棉绳构成。少量高压液体通过泵体内的串水孔流入填料室中, 起水封作用。填料的松紧程度必须适当,不可太紧,也不可太松,以液体能*滴*滴渗出为准,填料太紧,轴易发热,同时耗费功率,填料太松,液体渗漏大,降低水泵效率,填料内如渗水过多,应按时填加或更换填料.水泵及电机安装在*个底座上,用弹性联轴器联接,当安装时,必须注意电机与水泵的轴在同*条中心线上。
